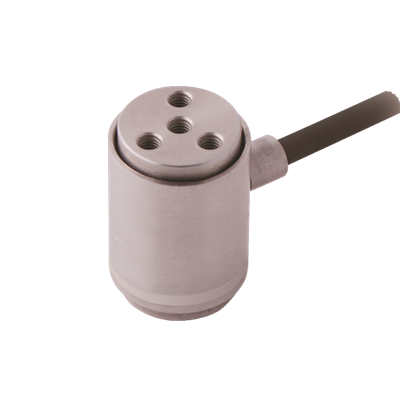

GR603 圆柱式测力传感器

  技术参数

量程

Capacity

10，20，50，100，200，500,

1000，2000N

材质

Material

不锈钢

输出灵敏度

Rated output

2.0±10%  mV/V

输出电阻

Output Impedance

350±3Ω

非线性

Non-linearity

0.05 % F.S.

绝缘电阻

 Insulation

>5000MΩ/10VDC

滞后

Hysteresis

 0.05 % F.S.

使用电压

Recommended Excitation

5~10V

重复性

Repeatability

 0.05 % F.S.

最大工作电压

Excitation max

12V

蠕变(30分钟)

Creep(30min)

0.05 % F.S.

温度补偿范围

Compensated Temp Range

-10~60℃

温度灵敏度漂移

Temp Effect On Output

0.05 % F.S./ 10℃

工作温度范围

Operating Temp Range

-20~80℃

零点温度漂移

Temp Effect On Zero

0.05 % F.S./ 10℃

安全负载

Safe Load

120%

防护等级

Protection Class

IP 66

极限负载

 Ultimate Load Limit

150%

输入阻抗

Input Impedance

350±5Ω

电缆长度

Cable Length

∅3 x 4000mm

电缆线连接方式

Wire Connection

Ex +: 红 (Red) ;   Ex -: 黑 (Black) ;  Sig +: 绿 (Green );  Sig -: 白 (White);
