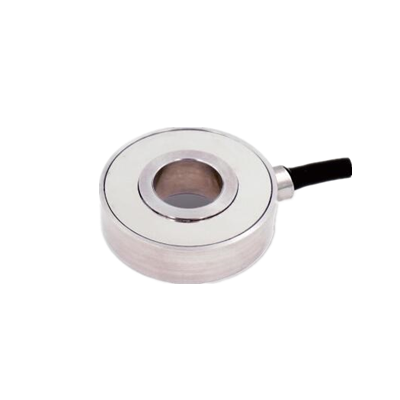

GR503 环形中空力传感器

型号：GR503

特点及用途：中空6.6，外径24.9，高度7.1，精度0.5%，稳定性强，高速动态响应，通孔式螺栓压紧力传感器，环形中空测力。主要应用于螺钉、杆件的张力和压力、测力器感应头、医疗设备等多场合的测力。

咨询电话：

021-6995 0822

点击下载产品文件

产品介绍

产品特征：

中空6.6，外径25.9，高度7.1，精度0.5%

动态响应快

通孔式螺栓压紧力传感器

主要应用于螺钉、杆件的张力和压力、测力器感应头、医疗机械等多场合的测力

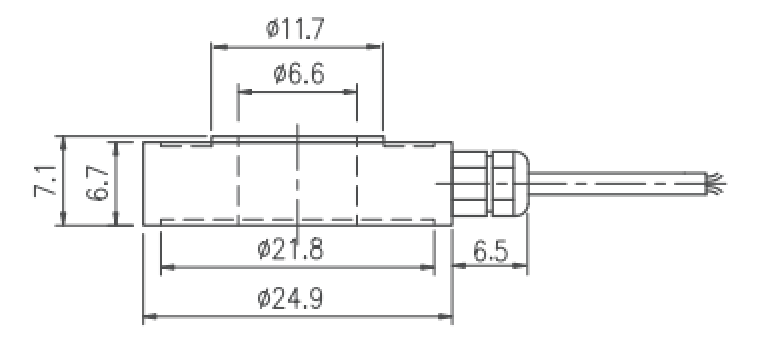

量程及尺寸图：

量程：50、100、200、500、1000N 选型说明：若量程选用0-200N，则传感器型号为GR503-200N，其他量程对应的型号，以此类推

技术参数
量程 Capacity	50，100，200，500，1000N，	材质 Material	不锈钢
输出灵敏度 Rated output	2.0±20% mV/V	输出电阻 Output Impedance	350±3Ω
非线性 Non-linearity	0.5 % F.S.	绝缘电阻 Insulation	>5000MΩ/10VDC
滞后 Hysteresis	0.2 % F.S.	使用电压 Recommended Excitation	5~10V
重复性 Repeatability	0.2 % F.S.	最大工作电压 Excitation max	12V
蠕变(30分钟) Creep(30min)	0.1 % F.S.	温度补偿范围 Compensated Temp Range	-10~60℃
温度灵敏度漂移 Temp Effect On Output	0.05 % F.S./ 10℃	工作温度范围 Operating Temp Range	-20~80℃
零点温度漂移 Temp Effect On Zero	0.05 % F.S./ 10℃	安全负载 Safe Load	120%
防护等级 Protection Class	IP 66	极限负载 Ultimate Load Limit	150%
输入阻抗 Input Impedance	350±5Ω	电缆长度 Cable Length	∅3 x 4000mm
电缆线连接方式 Wire Connection	Ex +: 红 (Red) ; Ex -: 黑 (Black) ; Sig +: 绿 (Green ); Sig -: 白 (White);
