GR301 三轴力传感器

型号：GR301

特点及用途：外径46，高度46，小体积，不锈钢材质，坚固耐用,箔式应变片，相互干扰小,广泛应用于各种工业测力场合，如抛光、研磨等行业。

咨询电话：

021-6995 0822

点击下载产品文件

产品介绍

产品特征：

外径46，高度46，小体积

不锈钢材质，坚固耐用

精度高，相互干扰小

广泛应用于各种工业测力场合，如抛光、研磨等行业。

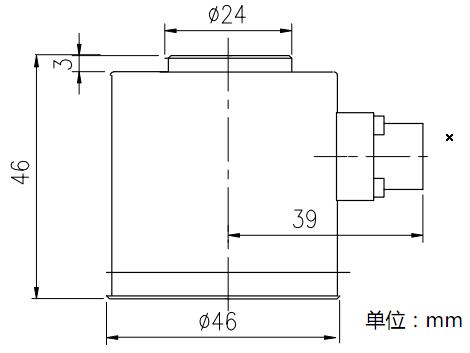

量程及尺寸图：

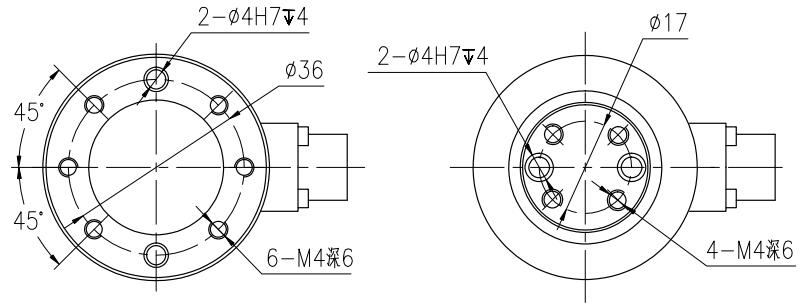

GR301尺寸图1

量程: X: 20, 50, 100, 200, 500N;

Y: 20, 50, 100, 200, 500N ;

Z: 20, 50, 100, 200, 500N

三轴互扰误差 0.5%

技术参数
量程 Capacity	20, 50, 100, 200, 500N	材质 Material	不锈钢
输出灵敏度 Rated output	1.0±10% mV/V	输出电阻 Output Impedance	350±5Ω
非线性 Non-linearity	0.3 % F.S.	绝缘电阻 Insulation	>5000MΩ/10VDC
滞后 Hysteresis	0.2 % F.S.	使用电压 Recommended Excitation	5~10V
重复性 Repeatability	0.2 % F.S.	最大工作电压 Excitation max	12V
蠕变(30分钟) Creep(30min)	0.2 % F.S.	温度补偿范围 Compensated Temp Range	-10~60℃
温度灵敏度漂移 Temp Effect On Output	0.1 % F.S./ 10℃	工作温度范围 Operating Temp Range	-20~80℃
零点温度漂移 Temp Effect On Zero	0.1 % F.S./ 10℃	安全负载 Safe Load	120%
防护等级 Protection Class	IP 66	极限负载 Ultimate Load Limit	150%
输入阻抗 Input Impedance	350±20Ω	电缆长度 Cable Length	∅5 x 4000mm
电缆线连接方式 Wire Connection
